一、产品简介

SGB627NFC-B11采用ST25R3916B芯片，是一款NFC工业级高频读写卡模块，表面涂覆三防漆，有效防潮、防霉、防盐雾；电路具备防反接保护、保险丝过流保护及抗静电（ESD）能力，确保在复杂环境下可靠运行。

集成双向加密认证、信号编解码及防冲突功能，可实现有效距离0-10cm通信。用于操作符合ISO 14443A/B、ISO 15693、FeliCa标准协议的所有卡片。

本模块是面向消费电子、智能硬件、物联网入门级应用的高性价比 13.56MHz NFC解决方案，采用成熟稳定的射频芯片方案，支持主流非接触 IC 卡与 NFC 标签读写，具备体积小、接口简单、开发门槛低、批量成本可控等特点，适用于门禁、考勤、共享设备、智能玩具、DIY 开发等场景。

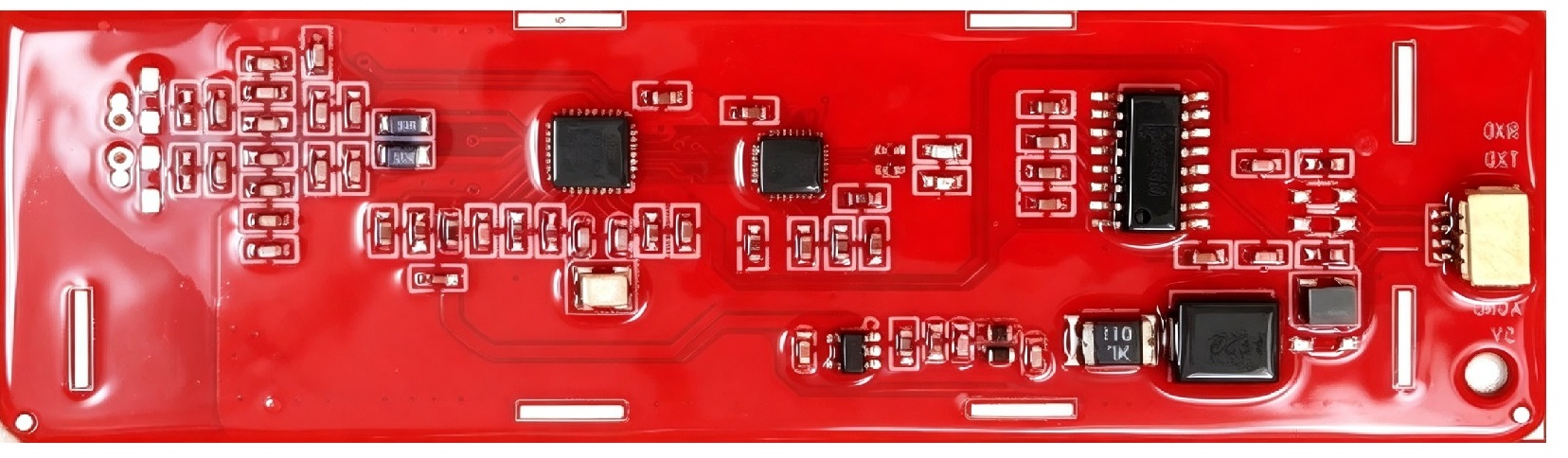

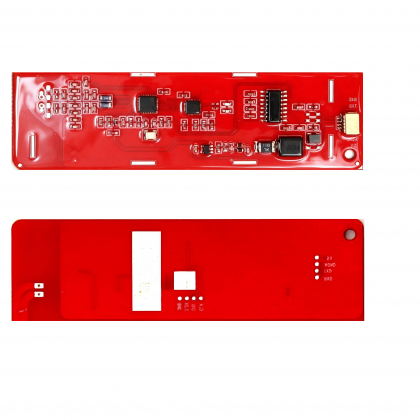

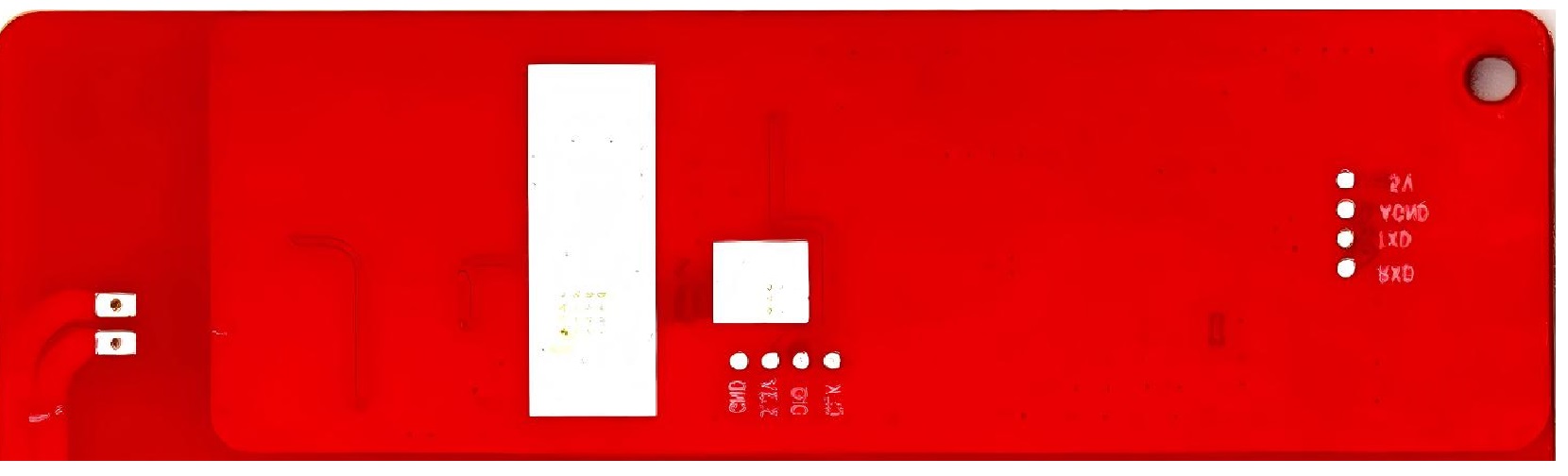

二、产品照片：

三、硬件逻辑架构图、

四、核心功能

Ø  高性价比方案：采用成熟稳定的低成本射频技术方案，在保证基础读写功能与可靠性的前提下，具有显著的批量成本优势。

Ø  可控感应与安全保障：天线感应范围经过有效控制，可减少非预期读取，从而有效降低数据被近距离盗刷的风险，提升应用安全性。

Ø  易于集成：模块结构设计简洁，对终端产品的结构设计难度要求低，便于集成到各类设备中，加快客户产品开发进程。

五、典型应用

门禁、考勤、消费机、共享设备、智能柜锁智能玩具、互动装置、物联网 DIY、学生开发

六、终端植入

一体机、读写器、门禁机、考勤机、平板电脑、PDA等智能终端；

七、配套资源

Ø  《模块通信协议说明》

Ø  《Android SDK-API接口函数库使用说明》

Ø  《Windows SDK-API接口函数库使用说明》

Ø  《模块应用设计指导》

Ø   Android App demo源码

Ø   Windows APP demo源码

Ø   提供MCU驱动示例代码

Ø   提供封装文件

八、运行平台

Android、Windows、MCU

九、服务与支持

Ø  应用场景策划：在客户需求基础上，依靠产品优势，提供合理化建议；

Ø  解决方案：根据需求与实际环境情况，理论+模拟评估，提供方案；

Ø  人员支持：研发团队与FAE工程师提供支持；

Ø  产品支持：成熟方案替换、方案研发定制、射频高效设计；

Ø  报告文件支持：现场环境分析报告、改善报告、解决方案报告等；

十、扩展参考

Ø  《项目可行性评估报告》

Ø  《模块应用设计评审报告》

Ø  《产品设计失效DFIMA报告》

Ø  《NFC射频调测报告》

Ø  《方案策划建议报告》

一、协议支持

B627采用ST25R3916B芯片，支持ISO 14443A/B、ISO 15693、Felica标准协议，能操作常见主流卡片，如门禁卡、市政交通卡、银行卡、数字人民币卡、身份证、社保卡、会员卡等。涵盖NFC Forum Tag1-5、MIFARE系列所有卡片。

二、工作频率：13.56MHz

三、通信接口：UART串口

四、电气特性：

Ø  工作电压：3.3-40V（宽电压）

Ø  工作电流：≤ 350 mA

Ø  待机电流：<17 mA

Ø  接口电平：3.3V

Ø  射频功率：1.2w

五、射频性能：

Ø  工作频率：13.56MHz±7kHz

Ø  读卡距离：0-10cm（取决于客户天线设计及卡片）

Ø  天线方式：板载一体天线

Ø  读卡速度：≥ 5 张 / 秒

六、工作环境参数

Ø  工作温度：-40℃ ～ +85℃

Ø  存储温度：-40℃ ～ +85℃

Ø  工作湿度：5%～95% RH（无凝露）

七、物理规格

Ø  尺寸：100.00*30.00*4.40mm

Ø  封装：贴片

Ø  安装：线束连接

Ø  材质：FR-4

八、可靠性

Ø  该电路具备防反接功能，并采用保险丝实现断路保护

Ø  湿热测试：85°C/85% RH， 168小时

Ø  高低温循环：-40°C至+85°C， 500次循环，温变速率5-15°C/分钟，高低温驻留时间各30分钟。

Ø  ESD 防护：接触±6kV，空气±8kV

ØEMC：满足工业级 EMC 标准

Ø  振动、冲击：满足工业级 IEC 60068 / GB/T 2423

Ø  寿命：≥ 5年

九、行业认证

RoHS / HF
