一、产品简介
SGTP03Q采用复旦微FM11NT 022芯片，是一款符合ISO 14443-A 协议和 NFC Forum Type 2 Tag 标准的NFC标签模块。FM11NT 022是复旦微电子推出的一款非接触式射频卡芯片，广泛应用于物联网、智能电表和高可靠工业控制等领域，具有一定安全等级和数据存储功能。

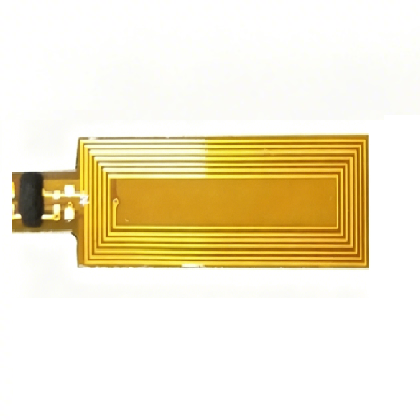

二、产品照片

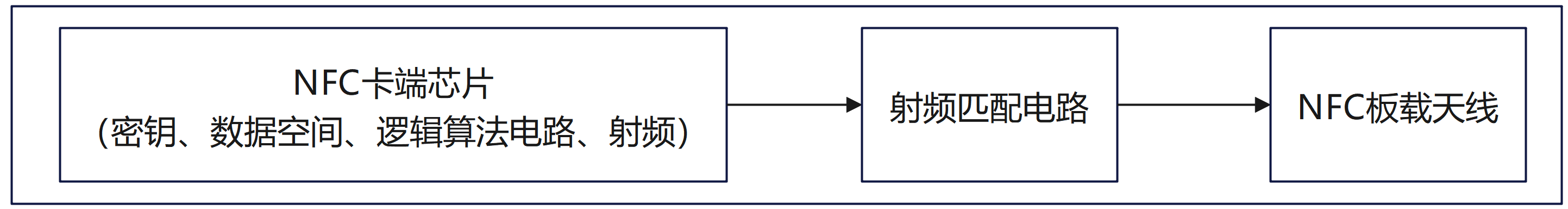

三、硬件逻辑架构图
四、核心功能
Ø 非接触式数据交互：通过射频场进行无线能量耦合与数据通信。
Ø 密码保护与访问控制：支持可选择使能的密码保护存储区功能，密码尝试最大次数可配置，防止暴力破解
Ø 多扇区独立管控：多个独立扇区，可设置独立的密码权限
Ø 选择性数据锁存：对特定数据块进行锁定操作，一旦锁定，数据将永久只读或禁止改写
Ø 防冲突机制：支持两重防冲突，可同时处理多张标签
五、典型应用
产品身份鉴别、户外电子海报、电子货架标签、蓝牙/WiFi配对、电子名片、智能包装、耗材防伪、品牌保护、智能家居、智能仪表、工业物联网节点
六、终端植入
净水器滤芯、空气滤芯、墨盒、电子烟弹、电动牙刷头、试剂瓶底、瓶盖、皮具、奢侈品箱包、胸卡等终端；
七、配套资源
Ø 《NFC标签模块产品规格书》
Ø 《芯片datasheet》
Ø 《外形结构图纸》
八、运行平台
NDEF：Android、IOS
九、服务与支持
Ø 应用场景策划：在客户需求基础上，依靠产品优势，提供合理化建议；
Ø 解决方案：根据需求与实际环境情况，理论+模拟评估，提供方案；
Ø 人员支持：研发团队与FAE工程师提供支持；
Ø 产品支持：成熟方案替换、方案研发定制、射频高效设计；
Ø 报告文件支持：现场环境分析报告、改善报告、解决方案报告等；
十、扩展参考
Ø 《项目可行性评估报告》
Ø 《模块应用设计评审报告》
Ø 《产品设计失效DFIMA报告》
Ø 《NFC射频调测报告》
Ø 《方案策划建议报告》
一、协议支持
ISO 14443-A 协议、NFC Forum Type 2 Tag 标准。
二、工作频率：13.56MHz
三、通信接口：非接触式NFC
四、电气特性：
Ø 最小激活场强：1.5 A/m
Ø 最大耐受场强：7.5 A/m
Ø 存储：EEPROM 总 256 B（64 页×4 B）
· 用户 NDEF：144 B（36 页×4 B）
· CC 区 OTP + 抗撕裂
五、射频性能：
Ø 通信速率：106 Kbit/s
Ø 工作频率：13.56MHz±7kHz
Ø 读卡距离：0-10cm（取决于客户天线设计及卡片）
Ø 天线方式：PCB铜线
Ø 谐振频率：13.56MHz±0.2MHz
Ø 品质因子：30
六、工作环境参数
Ø 工作温度：-40℃ ～ +85℃
Ø 存储温度：-40℃ ～ +85℃
Ø 工作湿度：5%～95% RH（无凝露）
七、物理规格
Ø 尺寸：30*12*1.5mm
Ø 安装：背胶粘贴
Ø 材质：PET基材
八、可靠性
Ø 读写寿命：≥200000 次重复擦写
Ø 数据保存年限：断电存储≥50 年
Ø 耐弯折性（卡片标签）：≥500次弯折
Ø 耐化学性：酒精擦拭（≥10次）
Ø 湿热测试：80°C/85% RH， 168小时
Ø 高低温循环：-25°C至+80°C， 500次循环，温变速率5-15°C/分钟，高低温驻留时间各30分钟。
Ø ESD 防护：接触±6kV，空气±8kV
ØEMC：满足消费级 EMC 标准
Ø 振动、冲击：IEC 60068 / GB/T 2423
Ø 寿命：≥ 3年
九、行业认证
RoHS
一、协议支持
ISO 14443-A 协议、NFC Forum Type 2 Tag 标准。
二、工作频率：13.56MHz
三、通信接口：非接触式NFC
四、电气特性：
Ø 最小激活场强：1.5 A/m
Ø 最大耐受场强：7.5 A/m
Ø 存储：EEPROM 总 256 B（64 页×4 B）
· 用户 NDEF：144 B（36 页×4 B）
· CC 区 OTP + 抗撕裂
五、射频性能：
Ø 通信速率：106 Kbit/s
Ø 工作频率：13.56MHz±7kHz
Ø 读卡距离：0-10cm（取决于客户天线设计及卡片）
Ø 天线方式：PCB铜线
Ø 谐振频率：13.56MHz±0.2MHz
Ø 品质因子：30
六、工作环境参数
Ø 工作温度：-40℃ ～ +85℃
Ø 存储温度：-40℃ ～ +85℃
Ø 工作湿度：5%～95% RH（无凝露）
七、物理规格
Ø 尺寸：30*12*1.5mm
Ø 安装：背胶粘贴
Ø 材质：PET基材
八、可靠性
Ø 读写寿命：≥200000 次重复擦写
Ø 数据保存年限：断电存储≥50 年
Ø 耐弯折性（卡片标签）：≥500次弯折
Ø 耐化学性：酒精擦拭（≥10次）
Ø 湿热测试：80°C/85% RH， 168小时
Ø 高低温循环：-25°C至+80°C， 500次循环，温变速率5-15°C/分钟，高低温驻留时间各30分钟。
Ø ESD 防护：接触±6kV，空气±8kV
ØEMC：满足消费级 EMC 标准
Ø 振动、冲击：IEC 60068 / GB/T 2423
Ø 寿命：≥ 3年
九、行业认证
RoHS
