一、产品简介

SGTL021采用NTAG 213芯片，是一款符合ISO 14443A协议的NFC标签模块。NTAG 213由恩智浦半导体开发的一款经典 NFC 标签芯片，广泛应用于零售、消费电子、智能海报及防伪溯源等领域，具有一定安全等级和数据存储功能。

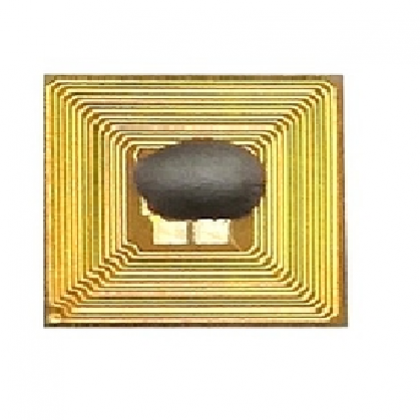

二、产品照片：

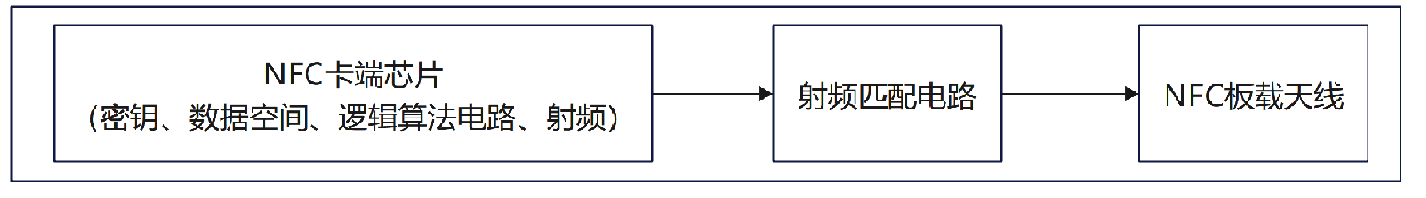

三、硬件逻辑架构图

四、核心功能

Ø  非接触式数据交互：通过射频场进行无线能量耦合与数据通信。

Ø  多扇区独立管控：多个独立扇区，可设置独立的密码权限

Ø  选择性数据锁存：对特定数据块进行锁定操作，一旦锁定，数据将永久只读或禁止改写

五、典型应用

门禁、内部消费、考勤签到、图书借阅管理、校园一卡通、会员积分管理、资产设备巡检、电子票务验证、酒店门锁开启

六、终端植入

净水器滤芯、空气滤芯、墨盒、电子烟弹、电动牙刷头、试剂瓶底、瓶盖、皮具、奢侈品箱包、胸卡等终端；

七、配套资源

Ø  《NFC标签模块产品规格书》

Ø  《芯片datasheet》

Ø  《外形结构图纸》

八、运行平台

NDEF：Android、IOS

九、服务与支持

Ø  应用场景策划：在客户需求基础上，依靠产品优势，提供合理化建议；

Ø  解决方案：根据需求与实际环境情况，理论+模拟评估，提供方案；

Ø  人员支持：研发团队与FAE工程师提供支持；

Ø  产品支持：成熟方案替换、方案研发定制、射频高效设计；

Ø  报告文件支持：现场环境分析报告、改善报告、解决方案报告等；

十、扩展参考

Ø  《项目可行性评估报告》

Ø  《模块应用设计评审报告》

Ø  《产品设计失效DFIMA报告》

Ø  《NFC射频调测报告》

Ø  《方案策划建议报告》

一、协议支持

ISO14443A协议，A卡类别。

二、工作频率：13.56MHz

三、通信接口：非接触式NFC

四、电气特性：

Ø  最小激活场强：1.5 A/m

Ø  最大耐受场强：7.5 A/m

Ø  供电方式：无源射频感应供电，无内置电池

Ø  存储容量：180 字节（组织形式为 45 页 × 4 字节/页）

·UID 区：7 字节唯一出厂序列号+ 2 字节级联校验字节（BCC0, BCC1）+ 制造商内部信息，只读不可改写

·用户可用存储：144 字节

·寄存器区：密码、锁定控制寄存器

Ø  加解密：一般防伪认证，支持 32 位密码（PWD） 保护写操作/读操作、永久锁定

五、射频性能：

Ø  通信速率：106Kbps

Ø  工作频率：13.56MHz±7kHz

Ø  读卡距离：0-10cm（取决于客户天线设计及卡片）

Ø  天线方式：板载一体天线

Ø  谐振频率：13.56MHz±0.2MHz

Ø  品质因子：30

六、工作环境参数

Ø  工作温度：-20℃ ～ +65℃

Ø  存储温度：-25℃ ～ +80℃

Ø  工作湿度：5%～95% RH（无凝露）

七、物理规格

Ø  尺寸：15*15*1.6mm

Ø  安装：背胶粘贴

Ø  材质：FPC

八、可靠性

Ø  读写寿命：≥100000 次重复擦写

Ø  数据保存年限：断电存储≥10 年

Ø  耐弯折性（卡片标签）：≥500次弯折

Ø  耐化学性：酒精擦拭（≥10次）

Ø  湿热测试：80°C/85% RH， 168小时

Ø  高低温循环：-25°C至+80°C， 500次循环，温变速率5-15°C/分钟，高低温驻留时间各30分钟。

Ø  ESD 防护：接触±6kV，空气±8kV

ØEMC：满足工业级 EMC 标准

Ø  振动、冲击：IEC 60068 / GB/T 2423

Ø  寿命：≥ 3年

九、行业认证

RoHS / HF
