一、产品简介说明
本产品为 FPC NFC天线线圈，采用高纯度压延铜箔与聚酰亚胺（PI）基材制作，具有轻薄、可弯折、可曲面贴合的独特优势，特别适用于内部空间紧凑或具有曲面结构的电子设备。其核心功能是构建 LC 谐振回路，精准匹配 NFC 控制器与天线系统，确保能量高效传输和数据稳定交互，是智能手机、读卡器、门禁设备、物联网终端等 NFC 产品的关键核心组件。
二、产品技术图示

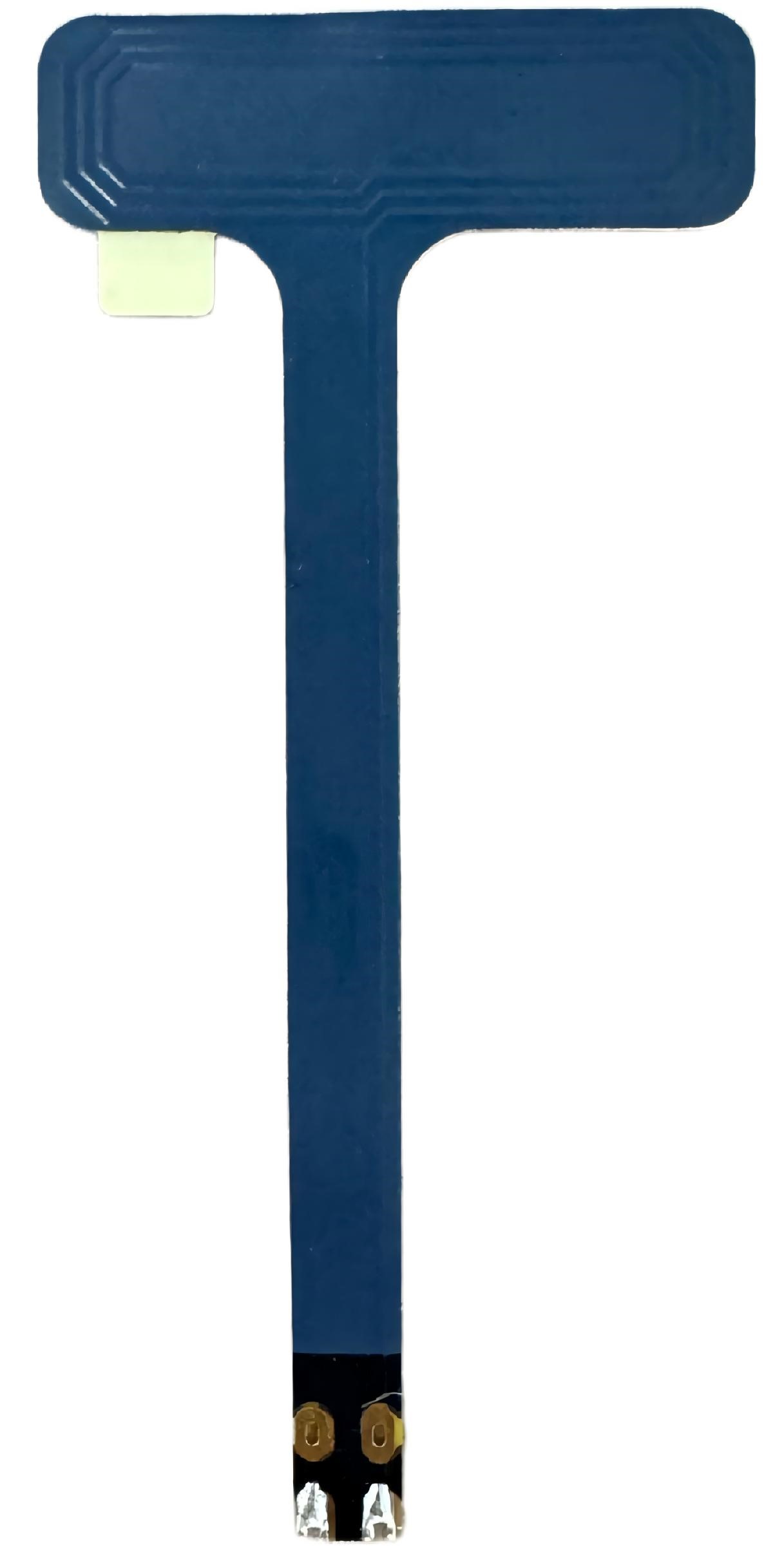

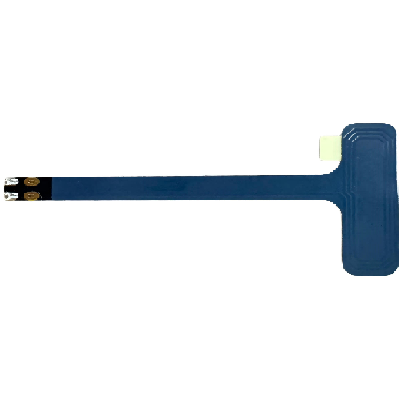

FPC NFC天线
三、产品功能特性
组成1：NFC天线基础功能
﹡13.56MHz频段的磁场耦合能量传输
﹡符合ISO 14443A/B协议的读写卡功能
﹡支持NFC-PCD（读卡器模式）、NFC-PICC（卡模式）、NFC-P2P（点对点模式）三种工作模式
组成2：NFC天线产品特性
﹡一体化EMC滤波设计：内部集成EMC低通滤波网络，有效抑制13.56MHz的高次谐波辐射，降低EMI风险
﹡铁氧体屏蔽层：内置铁氧体磁通导向层，有效隔离电池、金属外壳等对天线性能的干扰
﹡高Q值设计：品质因子Q值优化设计，兼顾通信带宽与抗干扰能力
组成3：NFC天线材料工艺特性
﹡FPC柔性基材，厚度≤0.25mm，可弯曲贴合于异形结构表面
﹡铜箔线路1OZ铜厚，低损耗、高导电性
﹡铁氧体屏蔽层（磁导率110）0.1mm厚度，有效汇聚磁通量、降低涡流损耗
﹡背胶（3M 467MP），便于快速贴装
四、产品技术支撑
1、材料技术支撑
（金属材料+绝缘材料）技术支撑的电子元器件LCR属性的一致性
2、工艺技术支撑
制造工艺技术支撑的裸天线L、C、R、Q、F属性的一致性
3、射频匹配技术支撑
阻容匹配电路技术支撑NFC射频RF性能调制最佳
4、结构设计技术支撑
空间与位置结构设计技术支撑NFC最稳定、可靠的RF射频性能
5、环境适配技术支撑
抗金属、抗温度、抗潮湿环境适配技术支撑NFC抗干扰、耐温、降损耗特性
五、品控保障方案
1、来料检测检验
《NFC天线连接线、漆包线、电缆线、天线基板性能测评报告》
2、过程检测检验
《NFC天线半成品性能测评报告》
NFC天线半成品性能测评记录表
3、成品检测检验
NFC天线全成品性能测评记录表
《NFC天线全成品性能测评报告》
六、典型应用场景
1、消费电子领域：智能手机、平板电脑、智能手表、TWS 耳机、AR/VR 眼镜的 NFC 模块
2、物联网与智能家居：智能门锁、智能家居控制面板、温控器、电子标签
3、商业与零售领域：POS 机、手持终端、会员卡读卡器、电子价签
4、工业与医疗领域：便携式医疗设备、手持工业终端、设备身份识别模块
5、汽车电子领域：车载 NFC 钥匙、车机面板、车内阅读灯 NFC 模块
七、产品配套资源（按产品定位补充）
《FPC NFC天线项目技术可行性分析报告》
《NFC天线射频调制报告》
《FPC NFC天线产品性能测试报告》
《FPC NFC天线产品规格书》
《NFC天线产品射频认证标准》
《NFC天线连接组装注意事项》
八、产品服务支持
应用场景策划：基于客户需求与产品特性，提供可行性分析与方案建议
解决方案提供：结合实际使用环境，进行理论评估与方案设计
人员支持：研发团队与FAE工程师提供全程技术支持
产品支持：支持成熟方案替换、定制化开发、射频性能优化
报告文件支持：提供现场环境分析、改善建议、解决方案等报告
九、扩展参考文档（按产品定位补充）
《NFC读卡模块产品规格书》；
《NFC技术应用认证标准规范》；
《终端设备物联网NFC产品设计策划》
