一、产品简介说明
超微型NFC充电天线，是NFC-WLC规范下的近距离无线充电射频模块的核心组件之一，技术基于法拉第电磁感应定律和安培定律，是工作频率在13.56MHz，通过磁场耦合实现无线能量传输与数据通信的载体。
“超微型”是本产品的核心特色——利用13.56MHz高频段工作特性，天线尺寸相较于传统Qi标准无线充电天线（工作频率110kHz～205kHz）可减小非常多。在智能戒指等超小型可穿戴设备中，超微型NFC充电天线尺寸可做到4mm。这一特性使得超微型NFC充电天线成为智能戒指、智能手环、智能眼镜、无线耳机等内部空间极度受限设备的理想无线供电解决方案。
二、产品技术图示
模块与NFC天线的实际连接方式图 NFC天线植入的电动牙刷局部剖析图
三、产品功能特性
组成1：NFC天线基础功能
﹡13.56MHz频段的磁场耦合能量传输
﹡符合NFC Forum WLC（Wireless Charging）规范
﹡符合ISO/IEC 14443A/B、ISO/IEC15693标准协议
﹡支持NFC- WLC发射端工作模式
组成2：超微型充电天线
﹡超微型化设计：利用13.56MHz高频特性，天线尺寸较传统Qi方案减小
﹡无线充电功能：支持最大1.6W射频发射功率，接收端充电功率可高
﹡低温充电：优化线圈设计降低温升，典型温升高
﹡柔性可弯曲：FPCB基材可弯曲贴合不同弧面结构
﹡通信与充电一体化：单个天线同时管理无线充电与NFC数据通信
组成3：超微型充电天线材料工艺特性
﹡FPCB柔性基材，厚度低至0.3mm
﹡铜箔线路（1 OZ铜厚），低损耗、高导电性
﹡铁氧体屏蔽层（厚度0.1mm，磁导率150）
﹡3M背胶（3M 467MP），便于快速贴装
四、产品技术支撑
1、材料技术支撑
（金属材料+绝缘材料）技术支撑的电子元器件LCR属性的一致性
2、工艺技术支撑
制造工艺技术支撑的裸天线L、C、R、Q、F属性的一致性
3、射频匹配技术支撑
阻容匹配电路技术支撑NFC射频RF性能调制最佳
4、结构设计技术支撑
空间与位置结构设计技术支撑NFC最稳定、可靠的RF射频性能
5、环境适配技术支撑
抗金属、抗温度、抗潮湿环境适配技术支撑NFC抗干扰、耐温、降损耗特性
五、品控保障方案
1、来料检测检验
NFC天线连接线、漆包线、电缆线、天线基板性能测评记录表
《NFC天线连接线、漆包线、电缆线、天线基板性能测评报告》
2、过程检测检验
《NFC天线半成品性能测评报告》
NFC天线半成品性能测评记录表
3、成品检测检验
NFC天线全成品性能测评记录表
《NFC天线全成品性能测评报告》
六、典型应用场景
1、智能穿戴设备：智能戒指、智能手环、智能手表、智能眼镜等小尺寸可穿戴设备
2、音频设备：TWS蓝牙耳机及充电仓、助听器等
3、医疗健康设备：健康贴、医疗辅助器、血糖监测贴片等
4、IoT微型终端：智能卡片、智能笔、健身追踪器等
5、NFC无线充电底座/发射端：为上述超小型设备提供无线充电的配套充电底座
七、产品配套资源
《超微型NFC充电天线项目技术可行性分析报告》
《超微型NFC充电天线射频调谐与匹配报告》
《超微型NFC充电天线产品性能测试报告》
《超微型NFC充电天线产品规格书》
《NFC天线产品射频认证标准》
《NFC天线连接组装注意事项》
八、产品服务支持
应用场景策划：基于客户需求与产品特性，提供可行性分析与方案建议
解决方案提供：结合实际使用环境，进行理论评估与方案设计
人员支持：研发团队与FAE工程师提供全程技术支持
产品支持：支持成熟方案替换、定制化开发、射频性能优化
报告文件支持：提供现场环境分析、改善建议、解决方案等报告
九、扩展参考文档
《NFC读卡模块产品规格书》
《NFC技术应用认证标准规范》
《终端设备物联网NFC产品设计策划》

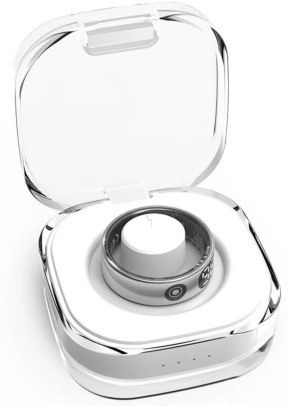

十、产品演示图
