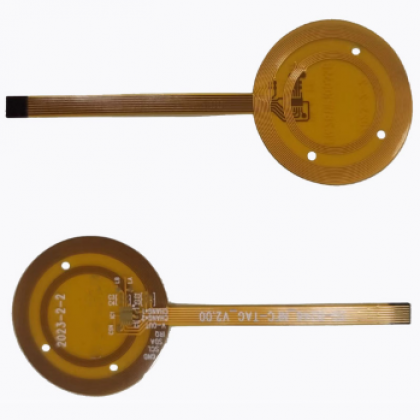

一、产品简介说明
聚磁耦合NFC天线，是NFC（近场通信）射频前端电路中的高性能核心组件之一，属于NFC-PCD（读卡器模式）、NFC-PICC（卡模式）、NFC-P2P（点对点模式）三种可选模式下的近距离通信射频模块。该天线工作频率为13.56MHz，基于法拉第电磁感应定律和安培定律，通过磁场耦合实现能量传输与数据通信。
“聚磁耦合”是本产品的核心技术特色，指天线通过采用高磁导率、低损耗的磁性材料（如铁氧体屏蔽层/磁通导向层）及优化的线圈拓扑结构，将天线产生的交变磁通量进行高效汇聚与定向引导，使磁场能量集中于有效通信区域，减少向非目标方向（特别是金属部件方向）的磁通泄漏与涡流损耗。该技术可显著提升天线的等效耦合系数和抗金属环境干扰能力。
二、产品技术图示
模块与NFC天线的实际连接方式图 NFC天线植入平板电脑终端的局部剖析图
三、产品功能特性
组成1：NFC天线基础功能
﹡13.56MHz频段的磁场耦合能量传输
﹡符合ISO/IEC 14443A/B、ISO/IEC15693、Felica标准协议
﹡支持NFC-PCD、NFC-PICC、NFC-P2P三种工作模式
组成2：聚磁耦合天线产品特性
﹡磁场汇聚增强：通过铁氧体聚磁层设计，同等激励功率下有效磁场强度提升，通信距离较普通天线延长﹡卓﹡越抗金属性能：铁氧体层有效抑制金属涡流损耗，可安装于距金属平面2mm的位置正常工作，适用于金属机身设备
﹡磁通定向辐射：磁场能量主要集中从天线正面辐射，背面泄漏磁通减少，降低对周围敏感器件的电磁干扰
﹡宽温域稳定性：铁氧体磁导率在-20℃~+85℃范围内变化率较大，保证全温度范围内通信性能一致
组成3：聚磁耦合天线材料工艺特性
﹡FPCB柔性基材（聚酰亚胺PI），总厚度可控制在0.4mm（含铁氧体层）
﹡压延铜箔（1OZ），低表面粗糙度，高频损耗小
﹡烧结铁氧体磁片，厚度0.1mm
﹡3M背胶，剥离强度1.0kgf/inch
﹡线圈表面覆有绝缘保护层（PI覆盖膜），耐压性强
四、产品技术支撑
1、材料技术支撑
（金属材料+绝缘材料）技术支撑的电子元器件LCR属性的一致性
2、工艺技术支撑
制造工艺技术支撑的裸天线L、C、R、Q、F属性的一致性
3、射频匹配技术支撑
阻容匹配电路技术支撑NFC射频RF性能调制最佳
4、结构设计技术支撑
空间与位置结构设计技术支撑NFC最稳定、可靠的RF射频性能
5、环境适配技术支撑
抗金属、抗温度、抗潮湿环境适配技术支撑NFC抗干扰、耐温、降损耗特性
五、品控保障方案
1、来料检测检验
NFC天线连接线、漆包线、电缆线、天线基板性能测评记录表
《NFC天线连接线、漆包线、电缆线、天线基板性能测评报告》
2、过程检测检验
《NFC天线半成品性能测评报告》
NFC天线半成品性能测评记录表
3、成品检测检验
NFC天线全成品性能测评记录表
《NFC天线全成品性能测评报告》
六、典型应用场景
1、金属机身便携式智能设备：全金属背盖智能手机、金属中框平板电脑、金属外壳智能穿戴设备（手表/手环）2、金融POS支付终端及门禁读卡器：需要稳定读写距离且内部空间紧凑的支付/身份识别设备
3、对天线性能要求较高的便携式智能设备：工业手持PDA、医疗监护终端、数据采集器

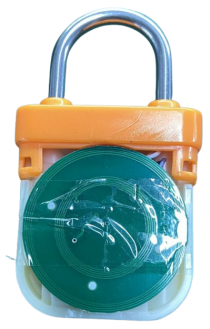

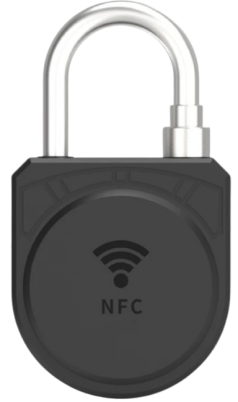

4、NFC无源设备及配套配件：NFC无源锁（挂锁/柜锁）、NFC墨水屏手机壳、NFC电子价签、NFC员工工牌
七、产品配套资
《聚磁耦合NFC天线项目技术可行性分析报告》
《聚磁耦合NFC天线射频调制报告》
《聚磁耦合NFC天线产品性能测试报告》
《聚磁耦合NFC天线产品规格书》
《NFC天线产品射频认证标准》
《NFC天线连接组装注意事项》
八、产品服务支持
应用场景策划：基于客户需求与产品特性，提供可行性分析与方案建议
解决方案提供：结合实际使用环境，进行理论评估与方案设计
人员支持：研发团队与FAE工程师提供全程技术支持
产品支持：支持成熟方案替换、定制化开发、射频性能优化
报告文件支持：提供现场环境分析、改善建议、解决方案等报告
