实佳电子NFC天线五项产品简述

一、NFC天线产品定义

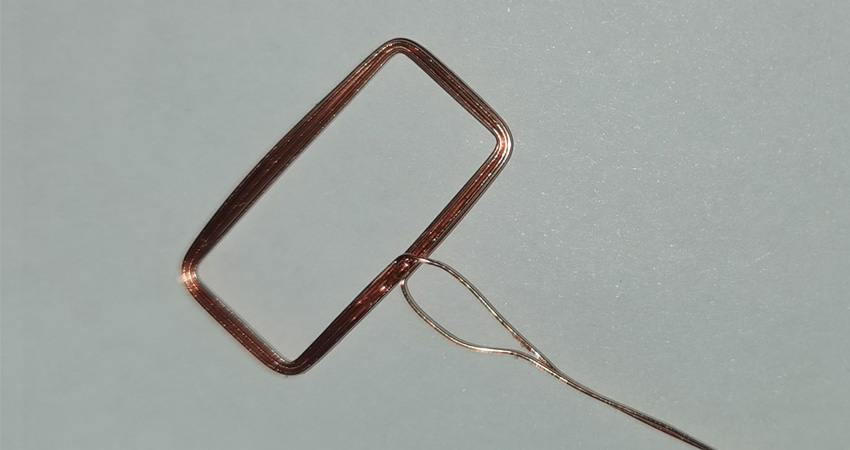

NFC天线，是近距离无线通信（NFC）技术的核心硬件组件之一，技术基于法拉第电磁感应定律和安培定律，是工作频率在13.56MHz，通过磁场耦合实现能量传输与数据通信的载体。NFC天线，也是一个具有电子元器件属性的LC振荡电路。NFC天线闭合线圈在13.56MHZ交变电场下形成一定磁通量变化的磁场。以电磁感应基础呈现近距离通信RF射频环境。NFC天线由具有L、C、R、F、Q特性的闭合线圈与抗干扰、模拟铁芯的磁性材料组成。

二、NFC天线工作原理

1、NFC天线支持（读卡模拟）读卡、（卡模拟）卡标签、点对点三种工作模式；

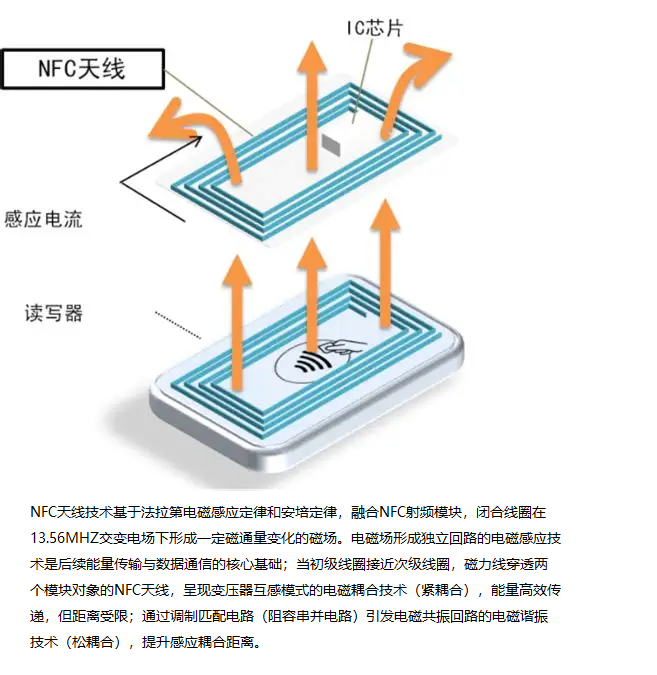

2、NFC天线技术基于法拉第电磁感应定律和安培定律，融合NFC射频模块，闭合线圈在13.56MHZ交变电场下形成一定磁通量变化的磁场。电磁场形成独立回路的电磁感应技术是后续能量传输与数据通信的核心基础；当初级线圈接近次级线圈，磁力线穿透两个模块对象的NFC天线，呈现变压器互感模式的电磁耦合技术（紧耦合），能量高效传递，但距离受限；通过调制匹配电路（阻容串并电路）引发电磁共振回路的电磁谐振技术（松耦合），提升感应耦合距离。

三、NFC天线产品参数

1、NFC天线由闭合线圈与磁性材料组成；

2、直流状态下的基础参数指标：线圈电感L、线圈电容C、线圈电阻R、振荡频率F、品质因子Q等；

3、交流状态下的工作环境模拟参数指标：线圈感抗X_L、线圈容抗X_C、线圈阻抗Z、振荡频率F、品质因子Q等；

4、关联NFC模块或植入终端设备的RF参数指标：耦合谐振距离、功率场强、磁力线耦合均匀度（5/9平面标准）、波形、负载调制、灵敏度等。

四、NFC天线工艺形态

1、FCCL覆铜板材料+柔性线路板制造工艺；

2、FR4覆铜板材料+刚性线路板制造工艺；

3、金属材料+LDS镭雕工艺；

4、漆包线材料+绕制点胶工艺；

5、铜/铝金属材料+蚀刻搭桥工艺；

6、铜浆/银浆材料+印刷搭建工艺；

7、电缆线材料+开线结构贴合工艺等。

五、NFC天线产品认证

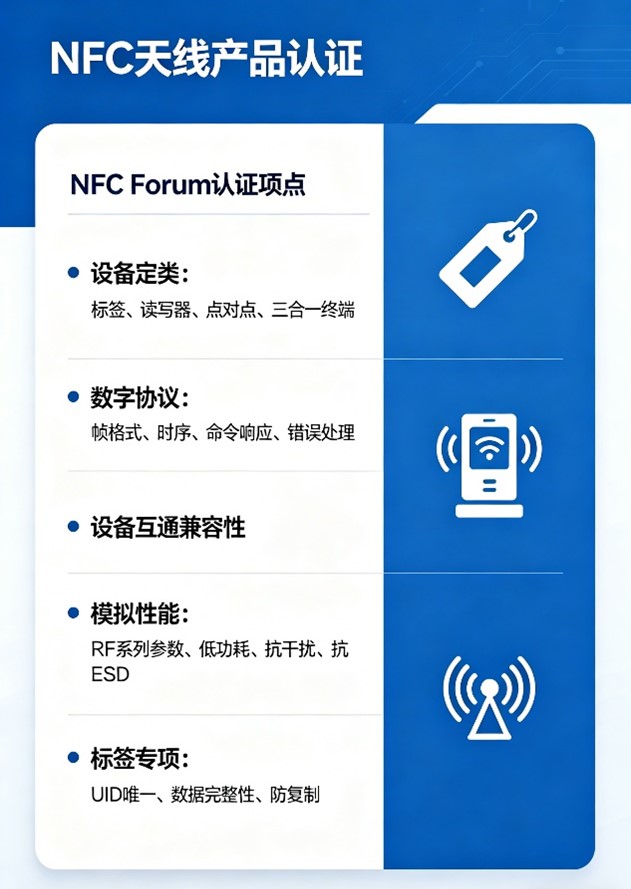

1、NFC Forum认证项点：设备定类（标签、读写器、点对点、三合一终端等），数字协议（帧格式、时序、命令响应、错误处理等），设备互通兼容性，模拟性能（RF系列参数、低功耗、抗干扰、抗ESD），标签专项（UID唯一、数据完整性、防复制）;

2、华为NFC标准认证：基础必过：NFC Forum 认证（Type 对应标签/模块）；国内合规：SRRC（必做）、CCC（视产品而定）华为生态准入：HarmonyOS Connect「碰一碰」认证；支付场景追加：EMVCo / 银联 Pay / 国密相关。具体参考《华为 NFC 认证最简测试清单及不合格整改点》。
